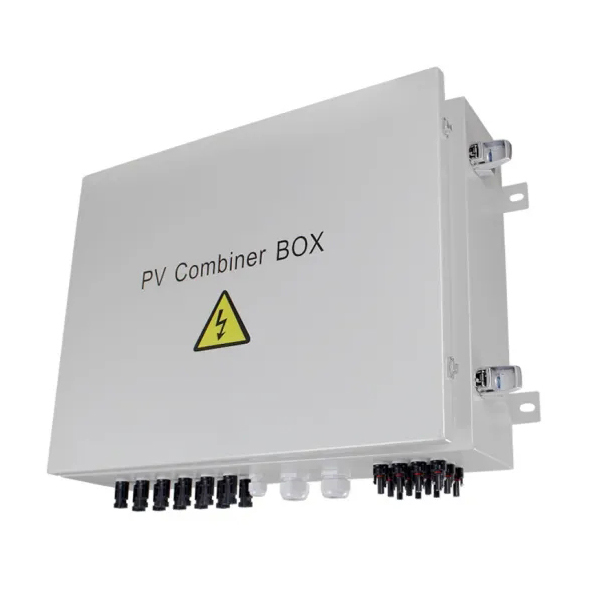

Біз пайдаланушыларға қауіпсіз, қысқа, әдемі және қолданылатын Күн энергиясы жүйесінің біріктіргіш қорабын ұсынамыз.
Күн энергиясы жүйесінің біріктіргіш қорабы инверторға жарамды (MAX кіріс кернеуі DC1000V, 4PV кіріс арнасы, 1 шығыс арнасы, жалғыз MPPT инверторы). Қорап корпусы өртке қарсы, температураның көтерілуіне, соққыға қарсы, ультракүлгінге қарсы және басқа сынақтарға арналған ПВХ инженерлік материалдарынан жасалған.
IP65 қорғау дәрежесі.
â— Жоғары сенімділік
Тұрақты Сақтандырғышпен
Тұрақты ток кернеуінен қорғау құрылғысымен
Тұрақты ток сөндіргішімен немесе тұрақты ток жүктемесін оқшаулау қосқышымен.
â— Күшті бейімделгіштік
IP65 дизайны, су өткізбейтін, шаңға қарсы және күлгінге қарсы.
Кеңінен қолданылатын жоғары және төмен температураға қатаң сынақ/
Қарапайым орнату, жеңілдетілген жүйе сымдары, ыңғайлы сымдар.
Қораптың корпусы суық илектелген болаттан және басқа металл материалдардан жасалған.
â— Икемді конфигурация
Бір кристалды кремний күн модульдері, поликристалды кремний күн модульдері, жұқа пленкалы күн модульдері үшін қолданылады. Фотоэлектрлік сақтандырғыштың, ажыратқыштың, жүктемені оқшаулау қосқышының ағымдағы рейтингі өзгертілген.
| Аты | ZSGF-PV12/1 | |
| Электрлік параметр | ||
| Жүйенің максималды тұрақты кернеуі | / | 1000 |
| Әрбір жол үшін максималды кіріс тогы | 10А | |
| Тұрақты ток сақтандырғышының рейтингі | 15А | |
| Кіріс/шығыс массивінің саны | 3 | |
| Шығару жолдарының саны | 12 | |
| Шығару жолдарының саны | 1 | |
| Әрбір кіріс кабелінің максималды диаметрі (мм) | 10мм | |
| Әрбір кіріс кабелінің максималды диаметрі (мм) | 40мм | |
| Коммуникациялық интерфейс | Rs 485 Modbus | |
| Кернеуден қорғау деңгейі | 2,8кВ | 3,8кВ |
| Максималды үздіксіз жұмыс кернеу Uc |
630 В | 1050В |
| поляктар | / | / |
| Құрылымдық сипаттама | ||
| Жүйе | ||
| Қорғау дәрежесі | IP65 | |
|
MINI автоматты ажыратқыш |
SM1-225/4P/DC1000V | |
| SMC4 су өткізбейтін қосқыштар | Стандартты | |
| PV тұрақты ток сақтандырғышы | Стандартты | |
| PV кернеуін өлшегіш | SUP4-S40/3PDC1000V | |
| Бақылау модулі | / | |
| Диодтың алдын алу | / | |
| Қорап материалы | Суық илектелген болат қорап | |
| Орнату әдісі | Қабырғаға орнату түрі | |
| Жұмыс температурасы | –25℃~+70℃ | |
| Температураның көтерілуі | 2 км | |
| Рұқсат етілген салыстырмалы ылғалдылық | 0-95%, конденсация жоқ | |
| Жалынға төзімділік IEC60695-2-11, UL 94V-2 сәйкес | ||
| Ені*Жоғары*Тереңдігі(мм) | 640*450*180 | |
