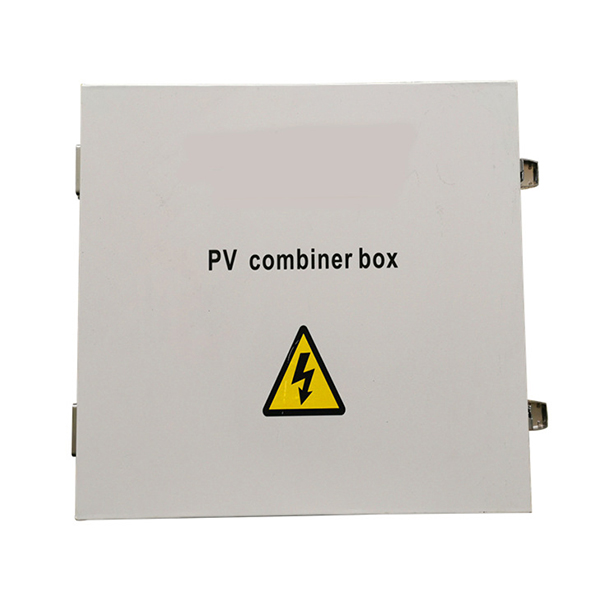

PV массивінің тұрақты ток біріктіргіш қорабы Қарсы шабуылдың алдын алу, артық ток қорғанысы, асқын кернеуден қорғау және найзағай сияқты жалпы қорғанысы бар.
PV Array String String DC Combiner Box PV модулі мен инвертор немесе контроллер арасындағы қосылатын сымдарды азайту, техникалық қызмет көрсетуді жеңілдету, жоғалтуды азайту және өнімнің қауіпсіздігі мен сенімділігін арттыру үшін қолданылады. Біз шығарған PV біріктіргіш қорапта жоғарыда көрсетілген барлық функциялар бар және пайдаланушыларға PV электр энергиясын өндіру жүйелеріне арналған толық шешімді ұсынады.
1) Түрлі қосылымда икемді қолдану үшін тәуелсіз PV массивінің екі тобы
схемалар;
2) Әрқайсысының максималды тогы 10А болатын бірнеше PV кіріс массивтері;
3) Әрбір PV кіріс массивінің қарсы шабуылын болдырмау үшін қамтамасыз етілген жоғары вольтты сақтандырғыш;
4) PV модулі үшін арнайы жоғары вольтты найзағайдан қорғау құрылғысы;
5) PV модулінің шығысын басқаруға арналған арнайы жоғары вольтты ажыратқыш;
6) Сыртқы орнату қажеттілігін қанағаттандыру үшін IP65 қорғау дәрежесі.
| Үлгі | 4 жол | 6 жол | 8 жол | 10 жол |
| Деректерді енгізу | ||||
| PV кіріс массивтерінің саны | 4 | 6 | 8 | 10 |
| Әрбір PV кіріс массивінің максималды тогы | 10А | |||
| Әрбір PV кіріс массиві үшін Puse | 10А | |||
| Әрбір PV кіріс массивінің сым нөмірі | PG7,4мм² | |||
| Шығару деректері | ||||
| Шығару арнасының саны | 1 | 2 | ||
| Максималды шығыс тогы | 40А | Барлығы 60А (30А шығыс арнасы) | Барлығы 80А (40А шығыс арнасы) | Барлығы 100А (50А шығыс арнасы) |
| Әрбір шығыс арнасының сым нөмірі | Әрбір шығыс арнасы үшін PG16,8мм2 | Әрбір шығыс арнасы үшін PG16,10мм2 | Әрбір шығыс арнасы үшін PG16,10мм2 | Әрбір шығыс арнасы үшін PG16,12мм2 |
| Максималды шығыс кернеуі | 800VDC | |||
| Тұрақты токтың шығыс сөндіргіші | Қол жетімді | |||
| Басқа деректер | ||||
| Қорғау | IP65 | |||
| Температура | -30℃~+60℃ | |||
| Анықтамалық салмақ (таза/брутто салмақ) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Жабдық өлшемі D*W*H (мм) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Қаптама өлшемі D*W*H (мм) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Салқындату әдісі | Табиғи салқындату | |||
| Ток кернеуінен қорғау | Қол жетімді | |||
| Жерге қосу сымының нөмірі | ≥6мм2 | |||
