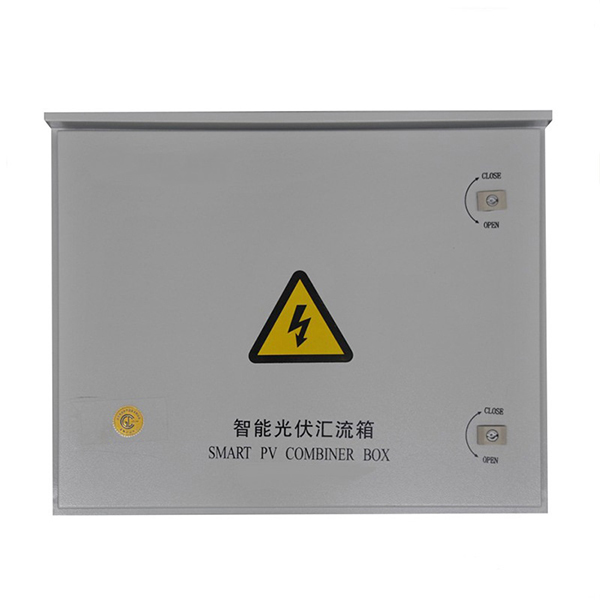

PV біріктіргіш қорабы PV массивінің шығыс тұрақты токын біріктіру үшін қолданылады. Ол қалалық электр желісімен толық фотоэлектрлік жүйені құрайтын фотоэлектрлік желіге қосылған инверторды пайдалануды қолдайтын PV массивін құру үшін қатарда бірдей күн панельдерін біріктіреді.
Күн фотоэлектрлік жүйесінде инвертор арасындағы байланысты азайту үшін күн фотоэлектрлік массивтері, PV жүйелерінің сипаттамаларына сәйкес, Tress технологиясы XYH-CB PV біріктіргіш қорапшасын дербес әзірледі, PV инверторлық өнімдер компаниясы толық құрамға сәйкес келеді. Сымдарды қосу процесін айтарлықтай жеңілдететін PV жүйесінің шешімдері, ал инвертор қорғаныс жағдайында жұмыс істей алады.
Күн фотоэлектрлік массивін жинауға арналған біріктіргіш қорап тұрақты токты шығарады, пайдаланушы фотоэлектрлік массив құру үшін сериялы PV панельдерінің бірдей сипаттамаларын, содан кейін TLS-CB параллель қосылған бірқатар PV массивтерін қоса алады. сериялы комбайн қорапшасы, содан кейін шығыс тұрақты ток сөндіргіші және пайдалануды қолдайтын фотоэлектрлік инвертор арқылы келеді, осылайша толық фотоэлектрлік электр энергиясын өндіру жүйесін құру, желіні жүзеге асыру және қуаттандыру.
*Бір уақытта бірнеше фотоэлектрлік массивтерге қол жеткізу; әрбір арна тогы 10А дейін; әртүрлі пайдаланушылардың қажеттіліктерін қанағаттандыру үшін.
* Сенімді, жарықтандырудан және асқын кернеуден қорғау, күн фотоэлектрлік тұрақты жоғары вольтты жарықтан қорғау құрылғысы бар, барлығы оң күмәнді теріс найзағайдан қорғау функциясы бар.
*Кең диапазондағы тұрақты кернеу кірісі; 200~900Vdc кәсіби қысым диапазоны бар тұрақты ток жоғары вольтты ажыратқыш, қауіпсіз және сенімді.
*6 топ бір уақытта PV массивіне қол жеткізе алады.
*Порттың суға төзімділігі бар.
* Жоғары вольтты сақтандырғыштары мен ажыратқыштары бар тұрақты ток екі қауіпсіздік құрылғысы болды.
*Әр массив ағымдағы өлшеу мен бақылаудың әрбір арнасында қосымша ағымдағы бақылау болуы мүмкін.
* Сыртта орнатуға қойылатын талаптарды қанағаттандыру үшін IP65-ке дейінгі сыртқы жаңбыр қабығынан қорғау дәрежесі бар қабырға құрылымы.
*Орнату және техникалық қызмет көрсету қарапайым, ыңғайлы, ұзақ қызмет ету мерзімі.
| MAX.Кіріс кернеуі | DC1000V | ||||||
| Енгізу | 4 | 6 | 8 | 12 | 16 | 24 | 36 |
| Ток(A) | 15А | ||||||
| ДИОД | 25А DC1000V | ||||||
| SPD | UC1000V IMAX40KA IN20KA UP-2,5КВ | ||||||
| САҚТАНДЫРУ | 15А | ||||||
| MCB | 50А | 60А | 100А | 120А | 160А | 240А | 360А |
| Қосқыш | Су өткізбейтін қосқыш | ||||||
| Қорғау дәрежесі | IP65 | ||||||
| Жұмыс температурасының диапазоны | -25~+75(ºC) | ||||||
| Салыстырмалы ылғалдылық | 0~99% | ||||||
| Биіктік | ≤5500(м) | ||||||
