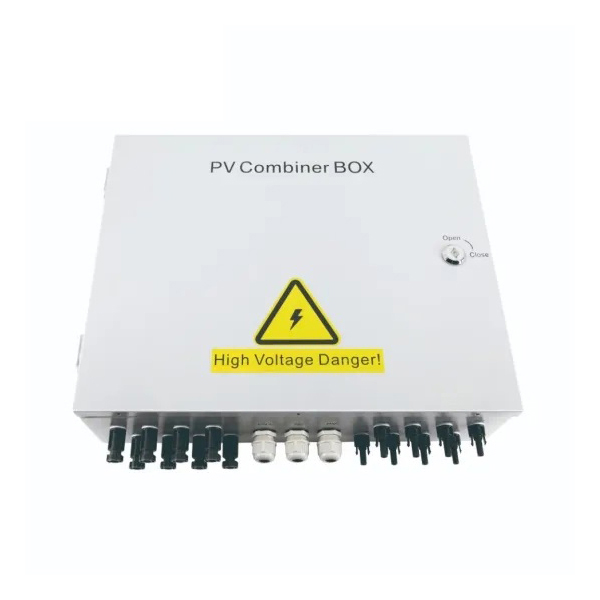

Ip65 күн панелі жүйесінің тарату қорабы әртүрлі кіру порттары арқылы бірнеше сымдар мен кабельдерді сенімді түрде біріктіретін электр қорабы болып табылатын қосқыш қорапқа. Күн комбайнының қорабы инверторға қосылу үшін PV модульдерінің көптеген жолдарының шығысын біріктіреді.
Ip65 Solar Panel System Distribution Box синтетикалық тұрақты ток кірісі 24 PV құрамдастарынан 1 шығысқа дейін. Әрбір арна сақтандырғышы бар. Шығу жағы найзағайдан қорғау және автоматты ажыратқышпен жабдықталған. Ол тұрақты токты тарату шкафы мен инвертордың кіріс сымдарын айтарлықтай жеңілдетеді. Найзағайдан қорғауды, қысқа тұйықталудан қорғауды және жерге тұйықтауды жүзеге асырыңыз. PV біріктіргіш қорап екі түрге бөлінеді: интрлигентті қорап және интеллектуалды емес қорап. Интеллектуалды PV біріктіргіш қорапшасы бақылау блогымен жабдықталған, содан кейін әрбір жолдың кіріс тогын анықтайды, ішкі температураны анықтайды, найзағайдан қорғау күйін анықтайды, автоматты ажыратқыш күйін анықтайды және шығыс кернеуін қорытындылайды және т.б.
Жобалау және конфигурациялау CGC/GF 037:2014 фотоэлектрлік қосылыс жабдығының техникалық сипаттамасына қатаң сәйкес келеді.
Пайдаланушыларды қауіпсіз, қысқа, әдемі және қолданылатын фотоэлектрлік жүйе өнімдерімен қамтамасыз етіңіз.
Өнім қатал ортаға бейімделетін сыртқы қабырғаға орнатылатын түрін қабылдайды. Негізгі құрамдастардан басқа, екіншісін пайдаланушылардың талаптары бойынша теңшеуге болады.
| Аты | ZC-24 |
| Жүйенің максималды тұрақты кернеуі | 1000 |
| Әрбір жол үшін максималды кіріс тогы | 15А |
| Максималды енгізу жолдары | 24 |
| Максималды шығыс қосқыш тогы | 400А |
| MPPT инверторының саны | N |
| Шығару жолдарының саны | 1 |
| Тест категориясы | ‖ дәрежелі қорғаныс |
| Номиналды разряд тогы | 20ка |
| Максималды разряд тогы | 40ка |
| Кернеуден қорғау деңгейі | 3,8 кв |
| Максималды үздіксіз жұмыс кернеуі Uc | 1050A |
| поляктар | 3P |
| Құрылымдық сипаттама | Plug-push модулі |
| Қорғау дәрежесі | IP65 |
| Шығу қосқышы | Тұрақты ток оқшаулау қосқышы(стандартты)/тұрақты ток тізбегі |
| Тұрақты ток MC4/тұрақты ток сақтандырғыш/тұрақты ток кернеуінен қорғағыш | Стандартты |
| Бақылау модулі/Профилактикалық диод | Қосымша |
| Орнату әдісі | Қабырғаға орнату түрі |
| Жұмыс температурасы | -25ºC--+55ºC |
| Температураның көтерілуі | 2км |
| Рұқсат етілген салыстырмалы ылғалдылық | 0-95%, конденсация жоқ |
