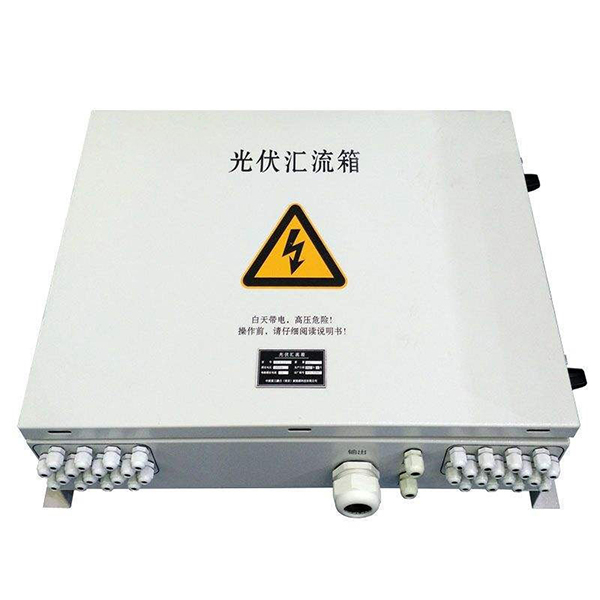

Біз күн тарату қораптарының кәсіби өндірушісіміз - бұл 12 тәжірибесі бар желілік күн жүйесіне арналған PV біріктіргіш қорап. Біз өнімдеріміздің сапасы мен инновациясына ұмтыламыз. Біздің зауыт ISO 9001 стандартына сәйкес келеді және барлық өнімдер CE және CB сертификаттары бар Intertek бойынша біліктілікке ие. MOQ 1 дана.
1. Күн энергиясы жүйесінде қосу желісін азайту, жеңіл техникалық қызмет көрсету, шығындарды азайту, жүйе құрылымын оңтайландыру, элементтердің қауіпсіздігі мен сенімділігін арттыру үшін PV біріктіргіш қорап әдетте күн панельдері мен инвертор арасында қажет.
2. PV қосылысы функциясын қоспағанда, компьютердің біріктіргіш қорабында кері токтың алдын алу, шамадан тыс токтан қорғау, асқын кернеуден қорғау, найзағайдан қорғау және т.б. тамаша қорғаныс функциялары болуы керек, сонымен бірге жұмыс күйін, токты, кернеуді тексеру. , және түйіскеннен кейінгі қуат, разрядтауыш күйі, тұрақты ток ажыратқыш күйін жинау және доғаны анықтау, ағып кетуді анықтау (қосымша) және т.б.
3. Біз өндіретін PV біріктіргіш қорабы жоғарыда аталған барлық функциялармен жабдықталған, күн энергиясы жүйелерінің толық жинағын құрайтын желідегі/желіден тыс күн инверторымен конфигурацияланған.
4. Кіріс тұрақты кернеу диапазонына және түрлендіргіштің шығыс қуатына негізделген PV біріктіргіш қорабын таңдаған кезде, панельдердің белгілі бір саны тізбек ретінде тізбектей қосылады, параллельдегі белгілі бір жолдар PV біріктіргіш қорапшасына қосылу үшін қосылады. ажыратқышты басқару және разрядтағышты қорғау, содан кейін түрлендіргішке беру.
1. CGC/GF002:2010, PV массивінің қосылу қорапшасының техникалық сипаттамаларына сәйкес
2. Рұқсат етілген ең көбі 24 жолдық панельдерді қосуға болады, әрбір жолдың номиналды кернеуі 10А, ең көбі 15А
3. Жалпы шығыс тогы 250А, максималды кернеу 1000Вдc
4. Әрбір жол үшін жоғары вольтты сақтандырғыш қорғанысы және қосылымға қарсы қорғаныс.
5. PV жоғары вольтты разрядтағыш қорғанысымен жабдықталған
6. PV жоғары вольтты ажыратқыш шығысты басқарады, қысымға төзімді DC1200V, балқыту тогы міндетті емес
7. Сыртқы қондырғыға сәйкес, IP65 қорғау класы
8. Қашықтағы деректер байланысы үшін пайдаланылатын RS485 портын оқшаулаңыз, MODBUS-RTU протоколын қолдаңыз.
9. Кірістірілген кешенді қорғаныс дабылы функциясы, дабыл параметрлерінің әртүрлілігі ғана емес, бағдарламаланатын орнатылады, сонымен қатар әрбір дабыл функциясын «Қосу» немесе «Өшірулі» деп орнатуға болады)
10. Нақты уақытта тұрақты ток тізбегіндегі зиянды доға, зиянды доға болған кезде, дабыл жұмыс істейді және тікелей өшіру қосқышын жасайды және ақаулық тізбегін өшіреді, сәйкесінше доғадан өрт апатының алдын алады және т.б.
| Үлгі | CSPVB/24-1 |
| Электрлік параметр | |
| Жүйенің максималды тұрақты кернеуі | 1000В 1000 |
| Әрбір жол үшін максималды кіріс тогы | 15А |
| Максималды енгізу жолдары | 24 |
| Максималды шығыс қосқыш тогы | 360А |
| Максималды инвертор MPPT | N |
| Шығару жолдарының саны | 1 |
| Найзағайдан қорғау | |
| Тест категориясы | 2-дәрежелі қорғаныс |
| Номиналды разряд тогы | 20кА |
| Максималды разряд тогы | 40кА |
| Кернеуден қорғау деңгейі | 3,8кВ |
| Максималды үздіксіз жұмыс кернеуі Uc | 1050В |
| поляктар | 3P |
| Құрылымдық сипаттама | Plug-push модулі |
| Жүйе | |
| Қорғау дәрежесі | IP65 |
| Кіріс су өткізбейтін терминалдың өлшемі | PG9/PG11 |
| Шығыс су өткізбейтін терминалдың өлшемі | PG21~PG29 |
| Шығу қосқышы | Тұрақты ток сөндіргіші (стандартты)/ Тұрақты ток оқшаулау қосқышы (міндетті емес) |
| MC4R су өткізбейтін қосқыштар | Стандартты |
| PV тұрақты сақтандырғыш | Стандартты |
| PV кернеуінен қорғағыш | Стандартты |
| Бақылау модулі (міндетті емес) | Әрбір арнаның тогын, шина кернеуін, автоматты ажыратқыш пен найзағайдан қорғағыштың күйін, қораптың температурасын анықтаңыз |
| Көмекші қуат көзі | Қосымша қуат көзі: AC85V~265V /DC24V(±10%)/DC200V~1000V |
| Байланыс режимі/протокол (міндетті емес) | RS485 шинасы/стандартты MODBUS-RTU протоколы |
| Алдын алу-кері функциясы (міндетті емес) | Модульденген және инкапсуляцияланған алдын-алу-кері диодпен жабдықталуы мүмкін |
| Қорап материалы | Ыстық мырышталған болат/тот баспайтын болат/суық прокат |
| Орнату әдісі | Қабырғаға орнату түрі |
| Жұмыс температурасы | -40°C ~ + 85°C |
| Биіктік | 4км |
| Рұқсат етілген салыстырмалы ылғалдылық | 0-95%, конденсация жоқ, коррозиялық газ жоқ |
| Механикалық параметр |
|
| Ені x Жоғары x Тереңдігі (мм) |
850x500x200 |
