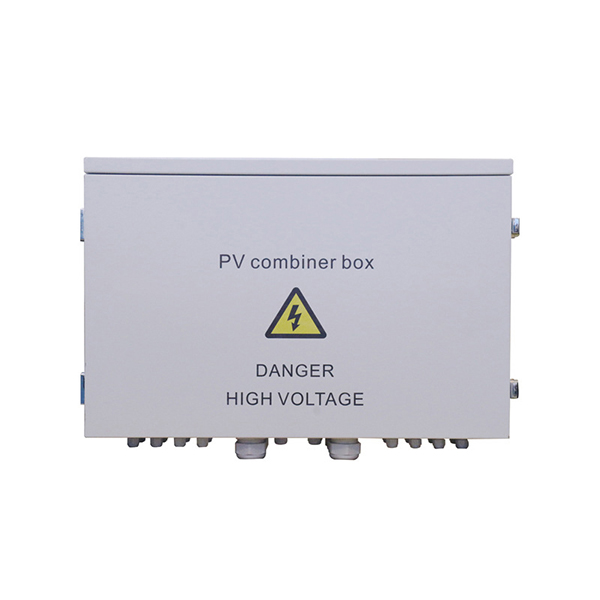

Сыртқы күн энергиясы PV тұрақты тарату қорабы Тұрақты кіріс шинасында 24 фотоэлектрлік батарея құрамдас бөлігі синтетикалық 1 шығыс CLBDHL-24 фотоэлектрлік қосқыш қорап болып табылады, әр арна сақтандырғышпен жабдықталған, сырты сақтандырғышпен жабдықталған, шығыс найзағайдан қорғау және сөндіргіш, тұрақты токты тарату шкафы мен түрлендіргіштің кіріс сымын жеңілдету, Найзағайдан қорғауды, қысқа тұйықталудан қорғауды және жерге тұйықтауды қамтамасыз етеді.
Қосалқы қорап екі түрге бөлінеді: интеллектуалды және интеллектуалды емес. Ақылды фотоэлектрлік қосқыш қораптың ішкі жүктемесі. Шина әрбір PV жолының кіріс тогын, жиынтық шығыс кернеуін, найзағайдан қорғау құрылғысының күйін және автоматты ажыратқыш күйін бақылау. Құрылғының орналасуының ішкі жағы қысқаша, сымдардың реттелген және ақылға қонымды орналасуы, жоғары сенімділік, қарапайым техникалық қызмет көрсету. сыртқы қабырғаға ілулі түрі орнату, жаман ортаның барлық түрлеріне бейімделу. Стандартты материалға қосымша және өлшемді пайдаланушы талаптарына сәйкес реттеуге болады.
Қосалқы қораптың өндіріс дәрежесі IP65-ке жетеді, сыртқы қабырғаға бекітілген герметикалық шкафтың талаптарына жауап бере алады.
Бірнеше күн батареясы жинағына бір уақытта қол жеткізуді қамтамасыз ету үшін әрқайсысы арнайы сақтандырғыш сымы үшін жолға қосылған оң, теріс терминал.
Бір уақытта оң және теріс полюстерді қорғау үшін фотовольтаикалық арнайы жоғары вольтты тұрақты ток сақтандырғышын пайдалану.
Фотовольтаикалық арнайы жоғары вольтты найзағайдан қорғау құрылғысын пайдалану жерге оң полюсті, жерге теріс полюсті, тұрақты ток 1500в жұмыс кернеуін қанағаттандыра алады.
Автобус күн батареяларының ең үлкен тобына қол жеткізе алады ашық тізбектегі кернеу (максималды тұрақты кернеу) 1500в (соның ішінде 1500в).
Ағымдағы бақылаудың әрбір жол pv жолында Honeywell HoLZER компонентінің (DC CT сенсоры) сенімді өнімділігін пайдаланатын автобусты басқару модулі. Дабыл және жергілікті ақаудың орны және RS485 сериялы байланыс арқылы.
PV массивінің ағымдағы мөлшерін тәуелсіз өлшеуді жүзеге асыруға болады.
Токты талдау, найзағайдан қорғаудың ақауы.
Байланыс қорабы мен басқару модулі фотоэлектрлік массивтің кернеуін өлшей алады. Найзағайдан қорғағыштың батарея тақтасының температурасын өлшеу және шығыс Медальон күйін бақылау.
Найзағайдан қорғаудың сыртқы интерфейс бөлігімен.
Жүктеп алу, талдау және өңдеу үшін жергілікті бақылау құрылғысының параметрлерін ала алады.
12.Шиналық байланыс қоректендіру көзі сыртқы қуат көзінен таңдалуы мүмкін немесе шинаның өзі қуат береді, торапты электрмен жабдықтау кабельдері үшін пайдалануға болмайды.
