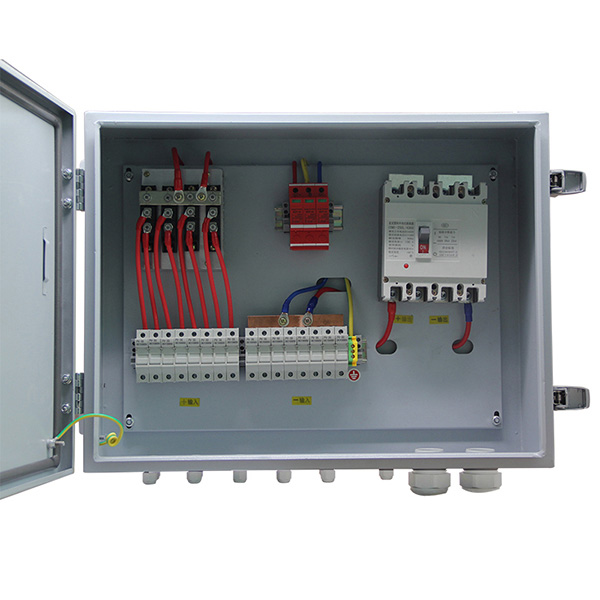

DC Solar System массивінің жолды біріктіру қорапшасы әртүрлі кіру порттары арқылы бірнеше сымдар мен кабельдерді сенімді түрде біріктіретін электр қорабы болып табылатын қосқыш қорапқа. Күн комбайнының қорабы инверторға қосылу үшін PV модульдерінің көптеген жолдарының шығысын біріктіреді.
DC күн жүйесінің массивінің жолды біріктіргіш қорабы Қарсы шабуылдың алдын алу, шамадан тыс токтан қорғау, асқын кернеуден қорғау және найзағайдың алдын алу сияқты жалпы қорғанысы бар PV біріктіргіш қораптары PV модулі мен инвертор немесе контроллер арасындағы қосылатын сымдарды азайту, техникалық қызмет көрсетуді жеңілдету, қысқарту үшін пайдаланылады. жоғалту және өнімнің қауіпсіздігі мен сенімділігін арттыру. Біз шығарған PV біріктіргіш қорапта жоғарыда көрсетілген барлық функциялар бар және пайдаланушыларға PV электр энергиясын өндіру жүйелеріне арналған толық шешімді ұсынады.
1） Түрлі қосылым схемаларында икемді қолдану үшін тәуелсіз PV массивінің кіріс және шығысының екі тобы;
2) Әрқайсысының максималды тогы 10А болатын бірнеше PV кіріс массивтері;
3) Әрбір PV кіріс массивінің қарсы шабуылын болдырмау үшін қамтамасыз етілген жоғары вольтты сақтандырғыш;
4) PV модулі үшін арнайы жоғары вольтты найзағайдан қорғау құрылғысы;
5) PV модулінің шығысын басқаруға арналған арнайы жоғары вольтты ажыратқыш;
6) Сыртқы орнату қажеттілігін қанағаттандыру үшін IP65 қорғау дәрежесі.
| Үлгі | ZC4T | ZC6T | ZC8T | ZC10T |
| Деректерді енгізу | ||||
| PV кіріс массивтерінің саны | 4 | 6 | 8 | 10 |
| Әрбір PV кіріс массивінің максималды тогы | 10А | |||
| Әрбір PV кіріс массиві үшін Puse | 10А | |||
| Әрбір PV кіріс массивінің сым нөмірі | PG7,4мм² | |||
| Шығару деректері | ||||
| Шығыс арнасының саны | 1 | 2 | ||
| Максималды шығыс тогы | 40А | Барлығы 60А (30А шығыс арнасы) | Барлығы 80А (40А шығыс арнасы) | Барлығы 100А (50А шығыс арнасы) |
| Әрбір шығыс арнасының сым нөмірі | Әрбір шығыс арнасы үшін PG16,8мм2 | Әрбір шығыс арнасы үшін PG16,10мм2 | Әрбір шығыс арнасы үшін PG16,10мм2 | Әрбір шығыс арнасы үшін PG16,12мм2 |
| Максималды шығыс кернеуі | 800VDC | |||
| Тұрақты токтың шығыс сөндіргіші | Қол жетімді | |||
| Басқа деректер | ||||
| Қорғау | IP65 | |||
| Температура | -30℃~+60℃ | |||
| Анықтамалық салмақ (таза/брутто салмақ) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Жабдық өлшемі D*W*H (мм) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Қаптама өлшемі D*W*H (мм) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Салқындату әдісі | Табиғи салқындату | |||
| Ток кернеуінен қорғау | Қол жетімді | |||
| Жерге қосу сымының нөмірі | ≥6мм2 | |||
