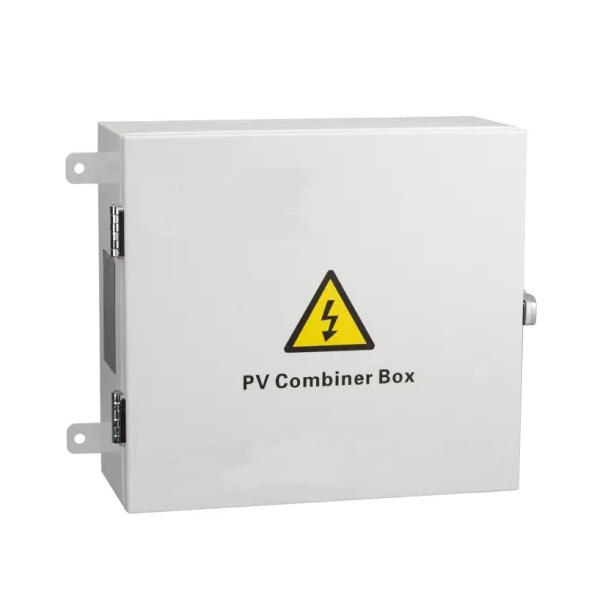

1500в ток кернеуінен қорғайтын PV күн комбайнының қорабы Кең ауқымды PV желісіне қосылған қуат өндіру электр жүйесіне арналған, PV модульдері мен инвертор арасындағы байланыстырушы желілерді азайту, оңай техникалық қызмет көрсету және сенімділікті арттыру үшін, әдетте, фотоэлектрлік электр энергиясы арасындағы тұрақты ток шинасын арттыру қажет. модульдер мен инвертор.
1500в кернеуден қорғайтын PV күн комбайнының қорабы осы талапты қанағаттандыру үшін арнайы жасалған, ол толық PV жүйесінің шешімін жасау үшін инвертор өнімдерімен сәйкес келуі мүмкін. DK-PV сериялы PV біріктіргіш қорапшасы, шығыс терминалында ток кернеуінен қорғайтын құрылғы (SPD) бар, ол PV біріктіргіш қорапшасының, инвертордың және басқа терминалдық жабдықтардың тұрақты ток сақтандырғышының үзілуін қорғай алады, бүкіл PV электр энергиясын өндіру жүйесінің ұзақ жұмыс істеуін қамтамасыз етеді. - мерзімді және тұрақты.
+ Түрлі қосылым схемаларында икемді қолдану үшін тәуелсіз PV массивінің екі тобы:
+ Әрқайсысының максималды тогы l0A болатын бірнеше PV кіріс массивтері;
+ Әрбір PV кіріс массивінің қарсы шабуылын болдырмау үшін қамтамасыз етілген жоғары вольтты сақтандырғыш;
+ PV модулі үшін арнайы жоғары вольтты найзағайдан қорғау құрылғысы;
+ PV модулінің шығысын басқаруға арналған арнайы жоғары вольтты ажыратқыш;
+ Сыртқы орнату қажеттілігін қанағаттандыру үшін IP65 қорғау дәрежесі.
| Үлгі | BS4T | BS6T | BS8T | BS10T |
| Деректерді енгізу | ||||
| PV кіріс массивтерінің саны | 4 | 6 | 8 | 10 |
| Әрбір PV кіріс массивінің максималды тогы | 10А | |||
| Әрбір PV кіріс массиві үшін Puse | 10А | |||
| Әрбір PV кіріс массивінің сым нөмірі | PG7,4мм² | |||
| Шығару деректері | ||||
| Шығыс арнасының саны | 1 | 2 | ||
| Максималды шығыс тогы | 40А | Барлығы 60А (30А шығыс арнасы) | Барлығы 80А (40А шығыс арнасы) | Барлығы 100А (50А шығыс арнасы) |
| Әрбір шығыс арнасының сым нөмірі | Әрбір шығыс арнасы үшін PG16,8мм2 | Әрбір шығыс арнасы үшін PG16,10мм2 | Әрбір шығыс арнасы үшін PG16,10мм2 | Әрбір шығыс арнасы үшін PG16,12мм2 |
| Максималды шығыс кернеуі | 800VDC | |||
| Тұрақты токтың шығыс сөндіргіші | Қол жетімді | |||
| Басқа деректер | ||||
| Қорғау | IP65 | |||
| Температура | -30℃~+60℃ | |||
| Анықтамалық салмақ (таза/брутто салмақ) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Жабдық өлшемі D*W*H (мм) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Қаптама өлшемі D*W*H (мм) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Салқындату әдісі | Табиғи салқындату | |||
| Ток кернеуінен қорғау | Қол жетімді | |||
| Жерге қосу сымының нөмірі | ≥6мм2 | |||
