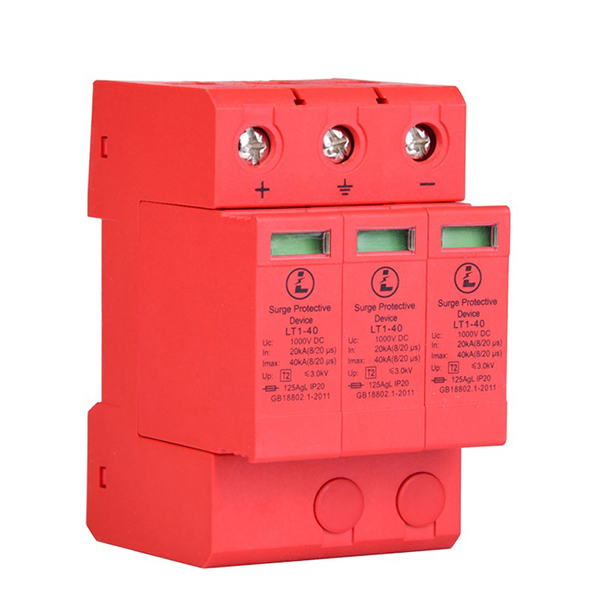

Күн 1500в DC Spd асқын кернеуден қорғағыш негізінен найзағайдың асқын кернеуінен немесе басқа өтпелі асқын кернеуден қорғаудың жеңіл вольтты қуат тарату жүйесін қолданды.
Solar 1500v DC Spd жоғары вольтты тұрақты ток көзінің қызып кетуінен шамадан тыс токтан қорғау функциясына арналған, фотоэлектрлік (pv) қуат жүйесінің өтпелі қорғанысы үшін C дәрежесін қамтамасыз ете алады. 35 мм DIN рельсті орнатуды пайдаланатын өнімдер, модуль дербес өзгереді, орнату және техникалық қызмет көрсету оңай. , қашықтағы байланыс дабыл интерфейсімен (құрғақ контакт), қашықтан бақылауды жеңілдету үшін кернеудің кернеуінен қорғағыш.
| Номиналды PV жүйесінің кернеуі | 500В/600В | 1000В | 1500В | |
| MCOV [UCPV] | 630Vdc/700v | 1170Vdc | 1200Vdc | |
| Максималды жүйе разряд тогы (8/20 мкс) [lmax] | 40кА | 40кА | 30кА | |
| Кернеуден қорғау деңгейі [ЖОҒАРЫ] | ≤2,5кВ | ≤4,0кВ | ≤4,5кВ | |
| 5кА кернеуден қорғау деңгейі [ЖОҒАРЫ] | ≤2,0кВ | ≤3,5кВ | ≤4,0кВ | |
| Біріктірілген сақтандырғыштың ажырату сыйымдылығы/үзу рейтингі | 30кВ/1000Вдc | 30кВ/1000Вдc | 30кВ/1200В тұрақты ток | |
| Технология | Қысқа тұйықталу үзілісінен (SCI) артық токтан қорғау | |||
| Жұмыс температурасының диапазоны [TU] | −40℃ – +80℃ | |||
| Номиналды разряд тогы (8/20 мкс) [(DC+/DC−)> PE] [In] | 12,5 кА | |||
| Жауап беру уақыты [tA] | <25 нс | |||
| Жұмыс күйі/Ақаулық көрсеткіші | Жасыл (жақсы)/Қызыл (ауыстыру) | |||
| Өткізгіштердің рейтингтері және көлденең қима ауданы: | Ең аз | 60/70℃ 1,5мм²/14AWG қатты/икемді | ||
| Максималды | 60/70℃ 35мм²/2AWG бұрымды/25мм²/4AWG икемді | |||
| Монтаждау | EN 60715 стандартына сәйкес 35 мм DIN рельс | |||
| Қоршау материалы | UL 94V0 термопластикалық | |||
| Қорғау дәрежесі | IP20 | |||
| Сыйымдылығы | 3 модуль, DIN 43880 | |||
| Стандарттар туралы ақпарат: | IEC 6164311 2 түрі, IEC 616431 II класс | |||
| Өнім кепілдігі | Бес жыл** | |||
Қашықтан байланыс сигнализациясы
| Қашықтағы байланыс сигналының түрі | Ауысу байланысы |
| Айнымалы токтың ауысу сыйымдылығы (Вольт/Ампер) | 250В/0,1А |
| Тұрақты токтың ауысу сыйымдылығы (Вольт/Ампер) | 250В/0,1А; 125V0,2A; 75В/0,5А |
| Қашықтағы байланыс сигнал терминалдары үшін өткізгіштердің көрсеткіштері және көлденең қимасының ауданы | 60/75℃ Msx. 1,5мм²/14AWG қатты/икемді |
| Тапсырыс беру туралы ақпарат | Жоғарыдағы каталог нөмірлерінен тапсырыс беріңіз |
